E3AS-HFは検出値に対する電流出力の範囲（4-20mA）を変更することはできますか？

スケーリング機能を使用し、任意の検出値に対して4-20mAを出力することが可能です。



	スケーリング初期値	変更例１	変更例２

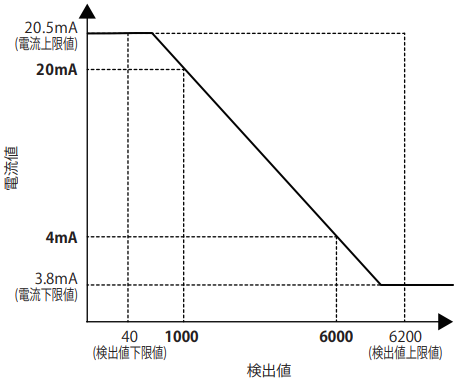

動作	検出値50mm～6000mmに対し、4-20mAを出力	検出値2000mm～3000mmに対し、4-20mAを出力	検出値1000mmの時に20mA、6000mmの時に4mAを出力

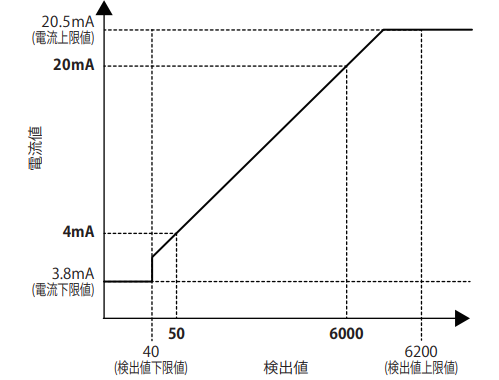

イメージ
[電流スケーリング Low]（4mA）の設定値	50mm	2000mm	6000mm
[電流スケーリング High]（20mA）の設定値	6000mm	3000mm	1000mm

スケーリングの設定は、（１）手動と（２）ティーチングの2つの方法があります。

（１）手動で設定する場合の流れ

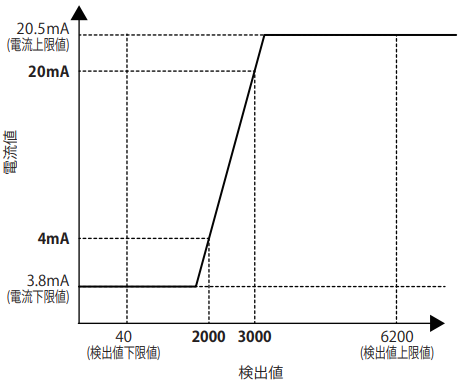

[出力2モード]を[電流]にし、[電流スケーリングLow]（4mA時の検出値）と、[電流スケーリングHigh]（20mA時の検出値）をそれぞれ任意の値に設定します。
例として、検出値2000～3000に対し、4-20mAを出力させたい場合の手順を説明します。



■操作手順

		キー操作	操作内容	操作後の画面イメージ
メイン画面 →メニュー設定画面 へ移行する	1		電源を投入する
	2		DOWNボタンを3秒間長押しし、メニュー設定画面へ移行する
[出力2モード]を[電流]にする	3		DOWNボタンを数回押し[出力2モード]を表示する
	4		TEACHボタンを1回押し、DOWNボタンを2回押して[電流]を表示する
	5		TEACHボタンを1回押して設定を確定する
[スケーリング]を[手動]にする	6		DOWNボタンを押し[mAスケーリング]が[手動]になっていることを確認する
[電流スケーリングLow]（4mA時の検出値）を設定する	7		DOWNボタンを1回押し[4mA距離]を表示する
	8		TEACHボタンを1回押し、UPボタンで4mAで出力させたい検出値（例：2000mm）を設定する *1
	9		TEACHボタンを1回押して設定を確定する
[電流スケーリングHigh]（20mA時の検出値）を設定する	10		DOWNボタンを1回押し[20mA距離]を表示する
	11		TEACHボタンを1回押し、DOWNボタンで20mAで出力させたい検出値（例：3000mm）を設定する *1
	12		TEACHボタンを1回押して設定を確定する
メイン画面に戻る	13		DOWNボタンを3秒間長押しし、メイン画面に戻る

*1　数値の設定は、UPもしくはDOWNボタンを長押しすることで高速で調整できます。



（参考）メイン画面で電流値を確認したい場合

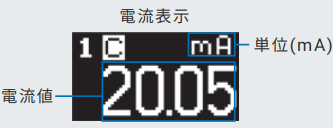

[表示]の設定を [電流] に変更すると、電流値の確認が可能です。



（２）ティーチングで設定する場合の流れ
[出力2モード]を[電流]に、[mAスケーリング]を[ティーチング]にし、実際のワークを検出してティーチングを実施します。
例として、検出値2000mm～3000mmに対し、4-20mAを出力する場合の手順を説明します。



■操作手順

		操作	操作内容	操作後の画面イメージ
メイン画面 →メニュー設定画面 へ移行する	1	―	電源を投入する
	2		DOWNボタンを3秒間長押しし、メニュー設定画面へ移行する
出力2モードを電流にする	3		DOWNボタンを数回押し[出力2モード]を表示する
	4		TEACHボタンを1回押したあと、UPもしくはDOWNボタンを数回押し[電流]を表示する
	5		TEACHボタンを1回押して設定を確定する
スケーリングをティーチにする	6		DOWNボタンを押し[mAスケーリング]を表示する
	7		TEACHボタンを1回押したあと、UPもしくはDOWNボタンを1回押して[ティーチ]を表示する
	8		TEACHボタンを1回押すとティーチング画面に遷移する

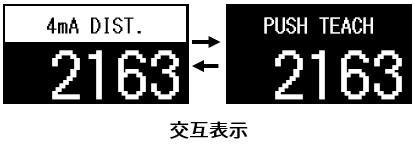

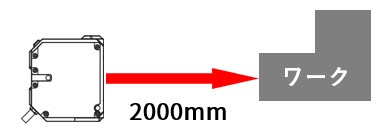

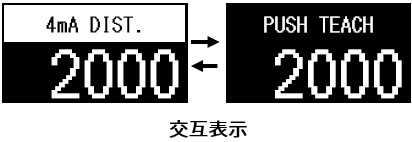

4mAの検出値を設定する	9		4mAで出力させたい位置（例：2000mm）にワークをセットする
	10		Teachボタンを短押しする（25ms以上1s以下）

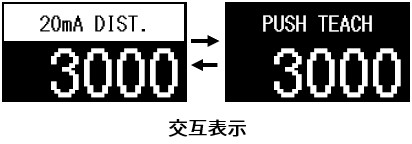

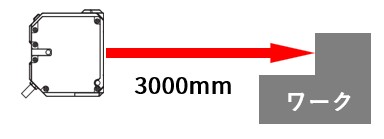

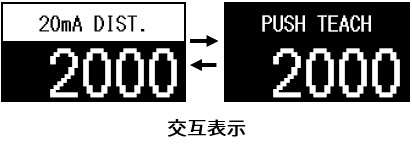

20mAの検出値を設定する	11		20mAで出力させたい位置（例：3000mm）にワークをセットする
	12		Teachボタンを短押しする（25ms以上1s以下）
メイン画面に戻る	13	―	「成功」表示の後、自動でメイン画面に戻る
