近接センサのコードの最小曲げ半径は、どのくらいですか？

ビニル絶縁コード、ビニル丸形コード、ビニル絶縁丸形コード (耐屈曲コード)、耐屈曲PVC耐油コード、同軸コードなど、コードの種類による最小曲げ半径の違いを説明します。

2025/05/30
ナレッジ

タイトル

近接センサのコードの最小曲げ半径は、どのくらいですか？

FAQ No.

FAQ05360

回答

最小曲げ半径はコードの種類によって異なります。下表を参照ください。
最小曲げ半径は、コードを曲げたときの曲げ半径(内径)の最小値です。
　

コードの種類	最小曲げ半径	形式例
標準コード　・ビニル絶縁コード　・ビニル丸形コード	コード外径(*1)の3倍以上	E2E-X□（-Rは除く)
ビニル絶縁丸形コード (耐屈曲コード)	コード外径(*1)の5倍以上	E2E-X□-R□ E2E-X□D□-□R E2EC-□D□-R□
耐屈曲PVC耐油コード		E2E-X□-R□ E2E-X□D□-□R E2EC-□D□-R□
同軸コード		E2C/E2C-Hシリーズのセンサ部
同軸コード	形式により異なります。 (表3)をご覧ください。	E2CYのセンサ部
フッ素絶縁丸形コード	コード外径(*1)の6倍以上	E2ER/E2ERZ

*1　カタログの外形寸法図に、コードの種類、外径を記載しています。
　　なお、個別に曲げ半径を規定している機種もございます。
　　商品情報よりカタログをダウンロードしてご確認ください。

■コード仕様と最小曲げ半径　代表的な例
対象形式が多いため、「Ctrl + F 」などでの検索をお奨めします。

(表1)　スタンダードタイプ　E2E NEXTシリーズ
(表2)　E2E 特殊タイプ
(表3)　非磁性金属検出用アンプ分離近接センサ　E2CY
(表4)　アンプ分離近接センサ(ボリウムタイプ)　E2C/E2C-H
(表5)　アンプ中継近接センサ　E2EC
(表6)　耐油近接センサ　E2ER/E2ERZ

(表1)　E2E NEXTシリーズ
・コードの根本から10㎜は曲げ加工をしないでください。
　　

代表的な形式例			コード仕様	曲げ半径
直流2線式長距離タイプ	E2E-X3D18(-T) E2E-X3D18-M1TGJ(-T) 0.3M E2E-X7D112(-T) E2E-X7D112-M1TGJ(-T) 0.3M E2E-X6MD18(-T) E2E-X6MD18-M1TGJ(-T) 0.3M E2E-X10MD112(-T) E2E-X10MD112-M1TGJ(-T) 0.3M	E2E-X3D28(-T) E2E-X3D28-M1TGJ(-T) 0.3M E2E-X7D212(-T) E2E-X7D212-M1TGJ(-T) 0.3M E2E-X6MD28(-T) E2E-X6MD28-M1TGJ(-T) 0.3M E2E-X10MD212(-T) E2E-X10MD212-M1TGJ(-T) 0.3M	ビニル絶縁丸形コード φ4、 2芯 (導体断面積 AWG23(0.3mm² 絶縁体径：φ1.15㎜）	12㎜ (φ4x3)
	E2E-X3D18-R E2E-X7D112-R E2E-X6MD18-R E2E-X10MD112-R	E2E-X3D28-R E2E-X7D212-R E2E-X6MD28-R E2E-X10MD212-R	ロボットコード φ4、 2芯	20㎜ (φ4x5)
	E2E-X11D118(-T) E2E-X11D118-M1TGJ(-T) 0.3M E2E-X20D130(-T) E2E-X20D130-M1TGJ(-T) 0.3M E2E-X20MD1L18(-T) E2E-X20MD1L18-M1TGJ(-T) 0.3M E2E-X40MD1L30(-T) E2E-X40MD1L30-M1TGJ(-T) 0.3M	E2E-X11D218(-T) E2E-X11D218-M1TGJ(-T) 0.3M E2E-X20D230(-T) E2E-X20D230-M1TGJ(-T) 0.3M E2E-X20MD2L18(-T) E2E-X20MD2L18-M1TGJ(-T) 0.3M E2E-X40MD2L30(-T) E2E-X40MD2L30-M1TGJ(-T) 0.3M	ビニル絶縁丸形コード φ6、 2芯 (導体断面積 AWG20(0.5mm² 絶縁体径：φ1.5㎜）	18㎜ (φ6x3)
	E2E-X11D118-R E2E-X20D130-R E2E-X20MD1L18-R E2E-X40MD1L30-R	E2E-X11D218-R E2E-X20D230-R E2E-X20MD2L18-R E2E-X40MD2L30-R	ロボットコード φ6、 2芯	30㎜ (φ6x5)
直流2線式標準/中距離/短距離タイプ	E2E-X2D1-N E2E-X2D1-M1TGJ 0.3M E2E-X3D1-N E2E-X3D1-M1TGJ 0.3M E2E-X4D1-T E2E-X4MD1 E2E-X8MD1(L) E2E-X8MD1-M1TGJ 0.3M	E2E-X2D2-N E2E-X3D2-N E2E-X4D2-T E2E-X4MD2 E2E-X8MD2(L)	ビニル絶縁丸形コード φ4、 2芯 (導体断面積 AWG23(0.3mm² 絶縁体径：φ1.15㎜）	12㎜ (φ4x3)
	E2E-X2D1-R E2E-X3D1-R E2E-X4MD1-R E2E-X8MD1-R	E2E-X2D2-R E2E-X3D2-R E2E-X4MD2-R	ロボットコード φ4、 2芯	20㎜ (φ4x5)
	E2E-X7D1-N E2E-X7D1-M1TGJ 0.3M E2E-X10D1-N E2E-X10D1-M1TGJ 0.3M E2E-X8D1-T E2E-X14MD1(L) E2E-X14MD1-M1TGJ 0.3M E2E-X16MD1L-T E2E-X20MD1(L) E2E-X20MD1-M1TGJ 0.3M E2E-X30MD1L-T	E2E-X7D2-N E2E-X10D2-N E2E-X8D2-T E2E-X14MD2(L) E2E-X16MD2L-T E2E-X20MD2(L) E2E-X30MD2L-T	ビニル絶縁丸形コード φ6、 2芯 (導体断面積 AWG20(0.5mm² 絶縁体径：φ1.5㎜）	18㎜ (φ6x3)
	E2E-X7D1-R E2E-X10D1-R E2E-X14MD1-R	E2E-X7D2-R E2E-X14MD2-R	ロボットコード φ6、 2芯	30㎜ (φ6x5)
直流3線式超長距離/長距離タイプ	E2E-X4B1D8(-M1TJ 0.3M) E2E-X4C18(-M1TJ 0.3M) E2E-X3B1D8(-M1TJ 0.3M) E2E-X3C18(-M1TJ 0.3M) E2E-X9B1D12(-M1TJ 0.3M) E2E-X9C112(-M1TJ 0.3M) E2E-X6B1D12(-M1TJ 0.3M) E2E-X6C112(-M1TJ 0.3M) E2E-X8MB1D8(-M1TJ 0.3M) E2E-X8MC18(-M1TJ 0.3M) E2E-X16MB1D12(-M1TJ 0.3M) E2E-X16MC112(-M1TJ 0.3M)	E2E-X4B28(-M1TJ 0.3M) E2E-X4C28(-M1TJ 0.3M) E2E-X3B28(-M1TJ 0.3M) E2E-X3C28(-M1TJ 0.3M) E2E-X9B212(-M1TJ 0.3M) E2E-X9C212(-M1TJ 0.3M) E2E-X6B212(-M1TJ 0.3M) E2E-X6C212(-M1TJ 0.3M) E2E-X8MB28(-M1TJ 0.3M) E2E-X8MC28(-M1TJ 0.3M) E2E-X16MB212(-M1TJ 0.3M) E2E-X16MC212(-M1TJ 0.3M)	ビニル絶縁丸形コード φ4、 3芯 (導体断面積 AWG24(0.2mm² 絶縁体径：φ1.05㎜）	12㎜ (φ4x3)
	E2E-X4B1D8-R E2E-X4C18-R E2E-X3B1D8-R E2E-X3C18-R E2E-X9B1D12-R E2E-X9C112-R E2E-X6B1D12-R E2E-X6C112-R E2E-X8MB1D8-R E2E-X8MC18-R E2E-X16MB1D12-R E2E-X16MC112-R	E2E-X4B28-R E2E-X4C28-R E2E-X3B28-R E2E-X3C28-R E2E-X9B212-R E2E-X9C212-R E2E-X6B212-R E2E-X6C212-R E2E-X8MB28-R E2E-X8MC28-R E2E-X16MB212-R E2E-X16MC212-R	ロボットコード φ4、 3芯	20㎜ (φ4x5)
	E2E-X14B1D18(-M1TJ 0.3M) E2E-X14C118(-M1TJ 0.3M) E2E-X12B1D18(-M1TJ 0.3M) E2E-X12C118(-M1TJ 0.3M) E2E-X23B1D30(-M1TJ 0.3M) E2E-X23C130(-M1TJ 0.3M) E2E-X50MB1DL30(-M1TJ 0.3M) E2E-X50MC1L30(-M1TJ 0.3M)	E2E-X14B218(-M1TJ 0.3M) E2E-X14C218(-M1TJ 0.3M) E2E-X12B218(-M1TJ 0.3M) E2E-X12C218(-M1TJ 0.3M) E2E-X23B230(-M1TJ 0.3M) E2E-X23C230(-M1TJ 0.3M) E2E-X50MB2L30(-M1TJ 0.3M) E2E-X50MC2L30(-M1TJ 0.3M)	ビニル絶縁丸形コード φ6、 3芯 (導体断面積 AWG24(0.2mm² 絶縁体径：φ1.05㎜）	18㎜ (φ6x3)
	E2E-X14B1D18-R E2E-X14C118-R E2E-X12B1D18-R E2E-X12C118-R E2E-X23B1D30-R E2E-X23C130-R E2E-X50MB1DL30-R E2E-X50MC1L30-R	E2E-X14B218-R E2E-X14C218-R E2E-X12B218-R E2E-X12C218-R E2E-X23B230-R E2E-X23C230-R E2E-X50MB2L30-R E2E-X50MC2L30-R	ロボットコード φ6、 3芯	30㎜ (φ6x5)
直流3線式中距離/短距離タイプ	E2E-X2B1D8(-M1TJ 0.3M) E2E-X2C18(-M1TJ 0.3M) E2E-X1R5B1D8(-M1TJ 0.3M) E2E-X1R5C18(-M1TJ 0.3M) E2E-X4B1D12(-M1TJ 0.3M) E2E-X4C112(-M1TJ 0.3M) E2E-X2B1D12(-M1TJ 0.3M) E2E-X2C112(-M1TJ 0.3M) E2E-X2MB1D8(-M1TJ 0.3M) E2E-X2MC18(-M1TJ 0.3M) E2E-X5MB1D12(-M1TJ 0.3M) E2E-X5MC112(-M1TJ 0.3M)	E2E-X2B28(-M1TJ 0.3M) E2E-X2C28(-M1TJ 0.3M) E2E-X1R5B28(-M1TJ 0.3M) E2E-X1R5C28(-M1TJ 0.3M) E2E-X4B212(-M1TJ 0.3M) E2E-X4C212(-M1TJ 0.3M) E2E-X2B212(-M1TJ 0.3M) E2E-X2C212(-M1TJ 0.3M) E2E-X2MB28(-M1TJ 0.3M) E2E-X2MC28(-M1TJ 0.3M) E2E-X5MB212(-M1TJ 0.3M) E2E-X5MC212(-M1TJ 0.3M)	ビニル絶縁丸形コード φ4、 3芯 (導体断面積 AWG24(0.2mm² 絶縁体径：φ1.05㎜）	12㎜ (φ4x3)
	E2E-X2B1D8-R E2E-X2C18-R E2E-X1R5B1D8-R E2E-X1R5C18-R E2E-X4B1D12-R E2E-X4C112-R E2E-X2B1D12-R E2E-X2C112-R E2E-X2MB1D8-R E2E-X2MC18-R E2E-X5MB1D12-R E2E-X5MC112-R	E2E-X2B28-R E2E-X2C28-R E2E-X1R5B28-R E2E-X1R5C28-R E2E-X4B212-R E2E-X4C212-R E2E-X2B212-R E2E-X2C212-R E2E-X2MB28-R E2E-X2MC28-R E2E-X5MB212-R E2E-X5MC212-R	ロボットコード φ4、 3芯	20㎜ (φ4x5)
	E2E-X8B1D18(-M1TJ 0.3M) E2E-X8C118(-M1TJ 0.3M) E2E-X5B1D18(-M1TJ 0.3M) E2E-X5C118(-M1TJ 0.3M) E2E-X15B1D30(-M1TJ 0.3M) E2E-X15C130(-M1TJ 0.3M) E2E-X10B1D30(-M1TJ 0.3M) E2E-X10C130(-M1TJ 0.3M) E2E-X10MB1D18(-M1TJ 0.3M) E2E-X10MC118(-M1TJ 0.3M) E2E-X18MB1D30(-M1TJ 0.3M) E2E-X18MC130(-M1TJ 0.3M)	E2E-X8B218(-M1TJ 0.3M) E2E-X8C218(-M1TJ 0.3M) E2E-X5B218(-M1TJ 0.3M) E2E-X5C218(-M1TJ 0.3M) E2E-X15B230(-M1TJ 0.3M) E2E-X15C230(-M1TJ 0.3M) E2E-X10B230(-M1TJ 0.3M) E2E-X10C230(-M1TJ 0.3M) E2E-X10MB218(-M1TJ 0.3M) E2E-X10MC218(-M1TJ 0.3M) E2E-X18MB230(-M1TJ 0.3M) E2E-X18MC230(-M1TJ 0.3M)	ビニル絶縁丸形コード φ6、 3芯 (導体断面積 AWG24(0.2mm² 絶縁体径：φ1.05㎜）	18㎜ (φ6x3)
	E2E-X8B1D18-R E2E-X8C118-R E2E-X5B1D18-R E2E-X5C118-R E2E-X15B1D30-R E2E-X15C130-R E2E-X10B1D30-R E2E-X10C130-R E2E-X16MB1D18-R E2E-X16MC118-R E2E-X10MB1D18-R E2E-X10MC118-R E2E-X18MB1D30-R E2E-X18MC130-R E2E-X30MB1DL30-R E2E-X30MC1L30-R	E2E-X8B218-R E2E-X8C218-R E2E-X5B218-R E2E-X5C218-R E2E-X15B230-R E2E-X15C230-R E2E-X10B230-R E2E-X10C230-R E2E-X16MB218-R E2E-X16MC218-R E2E-X10MB218-R E2E-X10MC218-R E2E-X18MB230-R E2E-X18MC230-R E2E-X30MB2L30-R E2E-X30MC2L30-R	ロボットコード φ6、 3芯	30㎜ (φ6x5)

(表2)　E2E　特殊タイプ

代表的な形式例	コード仕様	最小曲げ半径
E2E-X2D1-U E2E-X3D1-U	ポリウレタン絶縁丸形コード φ4、2芯 (導体断面積：0.3m㎡絶縁体径：φ1.3mm)	12㎜ (φ4x3)
E2E-X7D1-U E2E-X10D1-U	ポリウレタン絶縁丸形コード φ6、2芯 (導体断面積：0.5m㎡絶縁体径：φ1.9mm)	18㎜ (φ6x3)
E2E-X3D1S E2E-X8MD1S	ビニル絶縁丸形コード φ4、 3芯 (導体断面積：0.3mm²絶縁体径：φ1.3㎜）	12㎜ (φ4x3)
E2E-X7D1S E2E-X10D1S E2E-X14MD1S E2E-X20MD1S	ビニル絶縁丸形コード φ6、 3芯 (導体断面積：0.5mm²絶縁体径：φ1.9㎜）	18㎜ (φ6x3)
E2E-X1R5Y1 E2E-X2MY1 E2E-X2Y1 E2E-X5MY1 E2E-X3T1	ビニル絶縁丸形コード φ4、 2芯 (導体断面積：0.3mm²絶縁体径：φ1.3㎜）	12㎜ (φ4x3)
E2E-X5Y1 E2E-X10MY1 E2E-X10Y1 E2E-X18MY1 E2E-X7T1 E2E-X10T1	ビニル絶縁丸形コード φ6、 2芯 (導体断面積：0.5mm²絶縁体径：φ1.9㎜）	18㎜ (φ6x3)

(表3)　非磁性金属検出用アンプ分離近接センサ　E2CY

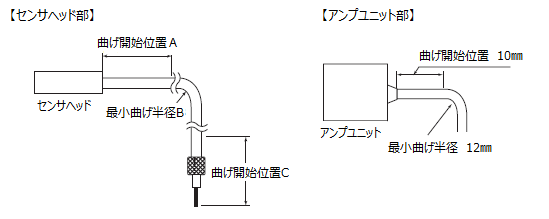

・コードの曲げ開始位置と最小曲げ半径は下図をご覧ください。　

　　　　　　　

種類	代表的な形式例	コード仕様	最小曲げ半径、曲げ開始位置
センサ部	E2CY-X1R5A	同軸コード（50Ω） φ2.5、1芯 (導体断面積：0.14mm²)	曲げ開始位置A：15㎜最小曲げ半径B：25㎜曲げ開始位置C：35㎜
	E2CY-C1R5A-1
	E2CY-C2A
	E2CY-C2AF	同軸コード（50Ω） φ2.5、1芯 (導体断面積：0.17mm²) (フッ素樹脂)	曲げ開始位置A：30㎜最小曲げ半径B：35㎜曲げ開始位置C：35㎜
	E2CY-V3A	同軸コード（50Ω） φ2.5、1芯 (導体断面積：0.14mm²)	曲げ開始位置A：15㎜最小曲げ半径B：25㎜曲げ開始位置C：35㎜
アンプユニット部	E2CY-SD11	ビニル絶縁丸形コ－ド φ4、3芯 (導体断面積： 0.2mm² 絶縁体径： φ1.1㎜）	曲げ開始位置：10㎜最小曲げ半径：12㎜

(表4)　アンプ分離近接センサ(ボリウムタイプ)　E2C/E2C-H

種類	代表的な形式例	コード仕様	最小曲げ半径
センサ部	E2C-CR8A E2C-X1A E2C-C1A E2C-X1R5A E2C-X2A	同軸コード（50Ω） φ2.5、1芯 (導体断面積：0.14mm²)	12.5㎜ (φ2.5x5)
	E2C-CR8B	同軸コード（50Ω） φ3.8、1芯 (導体断面積：0.14mm²)	19㎜ (φ3.8x5)
	E2C-X5A	同軸コード（50Ω） φ4.1、1芯 (導体断面積：0.33mm²)	20.5㎜ (φ4.1x5)
	E2C-X10A E2C-C20MA	同軸コード（50Ω） φ5.5、1芯 (導体断面積：0.5mm²)	27.5㎜ (φ5.5x5)
	E2C-X1R5AH E2C-X2AH	同軸コード（50Ω） φ2.5、1芯 (導体断面積：0.14mm²)	12.5㎜ (φ2.5x5)
	E2C-X5AH	同軸コード（50Ω） φ4.1、1芯 (導体断面積：0.33mm²) (フッ素樹脂)	20.5㎜ (φ4.1x5)

(表5)　アンプ中継近接センサ　E2EC　

	センサヘッドーアンプ間		アンプー電源間
代表的な形式例	コード仕様	最小曲げ半径	コード仕様	最小曲げ半径
E2EC-CR8D1 E2EC-CR8D2 E2EC-C1R5D1 E2EC-C1R5D2 E2EC-C3D1 E2EC-C3D2 E2EC-X4D1 E2EC-X4D2	耐屈曲シールドコード φ1.6	8mm (φ1.6x5)	ビニル絶縁丸形コード(耐屈曲コード) φ2.9、2芯 (導体断面積：0.15mm² 絶縁体径：φ1㎜)	14.5㎜ (φ2.9x5)
E2EC-CR5C1 E2EC-C2R5C1	シールドコード φ1.2	6mm (φ1.2x5)	ビニル絶縁丸形コード φ4、3芯 (導体断面積：0.2mm² 絶縁体径：φ1.2㎜)	12㎜ (φ4x3)
E2EC-CR5C2 E2EC-C2R5C2	シールドコード φ2.5	12.5mm (φ2.5x5)	ビニル絶縁丸形コード φ4、3芯 (導体断面積：0.2mm² 絶縁体径：φ1.2㎜)	12㎜ (φ4x3)

(表6)　耐油近接センサ　E2ER/E2ERZ　

代表的な形式例		コード仕様	最小曲げ半径
E2ER-X2D□ E2ER-X3D□	E2ER-X2D1 2M E2ER-X2D1-M1TGJ 0.3M E2ER-X3D1 2M E2ER-X3D1-M1TGJ 0.3M E2ER-X2D2 2M E2ER-X2D2-M1TGJ 0.3M E2ER-X3D2 2M E2ER-X3D2-M1TGJ 0.3M	フッ素絶縁丸形コード φ3.6、 2芯 (導体断面積：0.2mm² 絶縁体径：φ0.89㎜）	21.6㎜ (φ3.6x6)
E2ERZ-X2D□	E2ERZ-X2D1 2M E2ERZ-X2D1-M1TGJ 0.3M E2ERZ-X2D2 2M E2ERZ-X2D2-M1TGJ 0.3M
E2ER-X7D□ E2ER-X10D□	E2ER-X7D1 2M E2ER-X7D1-M1TGJ 0.3M E2ER-X10D1 2M E2ER-X10D1-M1TGJ 0.3M E2ER-X7D2 2M E2ER-X7D2-M1TGJ 0.3M E2ER-X10D2 2M E2ER-X10D2-M1TGJ 0.3M	フッ素絶縁丸形コード φ5.0、 2芯 (導体断面積：0.5mm² 絶縁体径：φ1.43㎜）	30㎜ (φ5x6)
E2ERZ-X4D□ E2ERZ-X8D□	E2ERZ-X4D1 2M E2ERZ-X4D1-M1TGJ 0.3M E2ERZ-X8D1 2M E2ERZ-X8D1-M1TGJ 0.3M E2ERZ-X4D2 2M E2ERZ-X4D2-M1TGJ 0.3M E2ERZ-X8D2 2M E2ERZ-X8D2-M1TGJ 0.3M
