近接センサの標準検出物体とは何ですか？

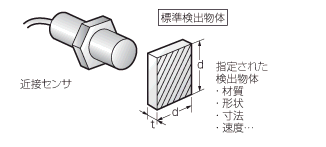

標準検出物体とは、基本性能を測定するための標準となる検出物体で材質、形状、寸法などが定められたものです。
標準検出物体の大きさは、「高さ×幅×厚み」でカタログの定格・性能欄に掲載しています。
　

一般的にE2Eなど誘導形近接センサでは、検出物体の大きさが標準検出物体以下になると、検出距離が短くなります。
(標準検出物体のサイズよりも大きい場合は特に問題ありません。)
標準検出物体以上の大きさでの使用をお奨めします。

標準検出物体よりも小さい場合の検出距離は、カタログ記載の「検出物体の大きさと材質による影響」グラフ(*1)を参照ください。
(商品情報よりカタログのダウンロードが可能です。)
グラフでは、横軸に検出体の大きさ、縦軸に検出距離として検出対象の大きさや材質によるセンサの検出距離の変化を表しています。
なお、グラフは参考値です。目安としてお考えください。
磁性金属（鉄、ニッケルなど）は厚さを1mm以上としてください。
非磁性金属に対しては、厚さが0.01mm程度以下の箔の場合、一般に磁性体と同等の検出距離が得られます。
ただし、パルス応答形（E2V *2）など特性が異なる場合がありますので、必ずカタログでご確認ください。
また、蒸着膜などで、極端に薄い場合および導電性のない場合は検出できません。

〔お願い〕
使用環境により検出状況が異なりますので、実際のワークでのテストをお奨めします。
また、温度、電圧の影響を含め、安定して検出するために、約70～80%の距離で使用することをお奨めします。

*1「検出物体の大きさと材質による影響」グラフ　について　

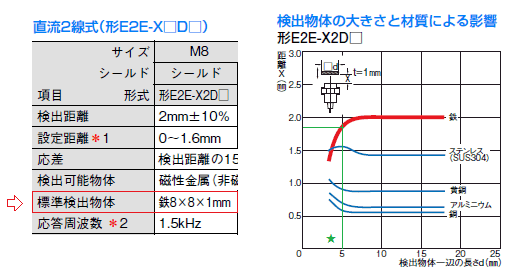

　　【カタログ掲載例】　E2E　直流2線式　(E2E-X2D□)


・E2E-X2D1-□、形E2E-X2D2-□ (シールドタイプ)の場合
　・標準検出物体は、鉄　高さ8㎜ X 幅8㎜ X 厚み1㎜です。
　　★鉄　高さ 5㎜ x 幅 5㎜ x 厚み1㎜ を検出する場合、検出距離は約1.8㎜程度となります。

*2　検出物体の大きさと材質の影響

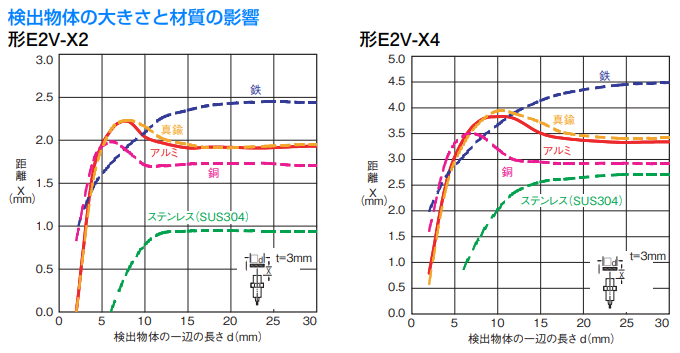

　　　【カタログ掲載例】　E2V-X  ※E2Vは2026年3月生産終了です。
　　

〔お願い〕
商品情報よりカタログのダウンロードが可能です。詳細仕様については、カタログでご確認ください。
