電磁ロック・セーフティドアスイッチの表示灯を、ロックされている時に点灯させたい（メカニカルロック・ソレノイドリリースタイプの場合）。

電磁ロック・セーフティドアスイッチの接点は、ドア検知の接点とロックモニタの接点で構成されています。
ドア検知の接点は、ドアの開閉を行ったときに動作、ロックモニタの接点は、ロックがかかったときに動作します。
表示灯を点灯させたいときに、01-02に通電するように配線します。

例）D4NL-2BFA-Bをロック解除時に表示灯を点灯させる場合
(メカニカルロック・ソレノイドリリース(関連FAQを参照) 1NC/1NO+2NC)

■接触形式　　　　　　　　　
　
　    1NC/1NO　　+　　2NC

接触形式は、ロック時・ドア閉の状態を表しています。
12-41番端子は、内部で接続されています。

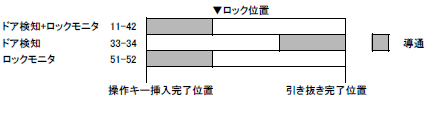

■動作パターン　
　　

■配線
ロックがかかっているときにONするロックモニタ端子51-52番に対して直列に表示灯回路(O1-O2)と電源を配線してください。

注1．
安全回路に使用する接点には、表示灯を並列に配線しないでください。
安全回路に表示灯回路を並列接続した場合、表示灯回路が短絡（ショート）故障すると、接点がオープン状態であっても電流が流れ、安全回路として正常に機能しなくなるおそれがあります。
どの接点を安全回路用として使用するかは、お客様の回路構成および配線方法によって異なります。なお、接点を表示灯の配線専用として使用する場合は問題ありません。

対象形式：D4NL/D4BL/D4JL
・D4BLシリーズの一部の機種は生産終了しております。代替形式は、D4NLシリーズ、D4SL-Nシリーズをご検討ください。
・D4SL-Nシリーズの表示灯は、ソレノイドONでの点灯に固定されています。
代替形式については「生産終了(予定)品/推奨代替品」をご利用ください。
