■F3SN-BとG7SAとの組み合わせによるマニュアルリセット時の配線図

※F3SN-Bシリーズは、TYPE 2　セーフティライトカーテンです。
※F3SN-Bシリーズを使用する場合、下記回路例は安全カテゴリ2相当になります。
※以下は、PNP出力タイプのセーフティライトカーテンを使用する場合の配線図です。
NPN出力タイプのセーフティライトカーテンには適用できません。

*F3SN-Bシリーズは2012年3月に、F39-JC□Aシリーズは2015年3月に生産を終了しています。
関連情報の「生産終了品/代替情報」をご利用ください。


●マニュアルリセット時／外部リレーモニタ機能使用時の配線図


　S1 ： 外部テストスイッチ (注1)
　S2 ： インターロック/ロックアウトリセットスイッチ (注1)
　K1、K2 ： 機械の危険部を制御するリレー等(G7SAシリーズ)
　K3 ： 負荷、PLC等(モニター用)

　注1）微小負荷用スイッチをご使用下さい。

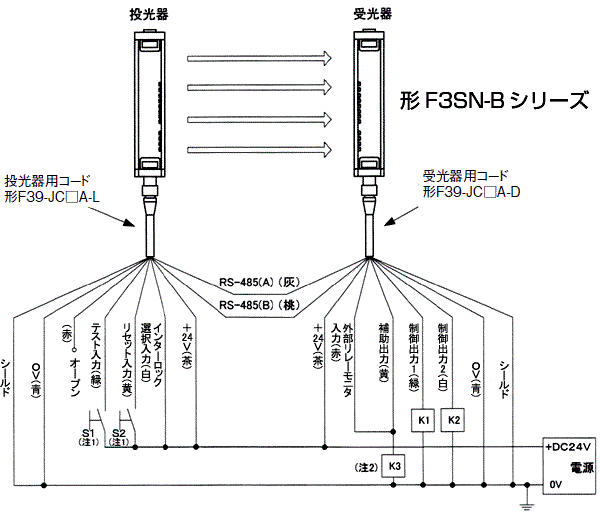

●マニュアルリセット時／外部リレーモニタ機能不使用時の配線図


　S1 ： 外部テストスイッチ (注1)
　S2 ： インターロック/ロックアウトリセットスイッチ (注1)
　K1、K2 ： 機械の危険部を制御するリレー等(形G7SAシリーズ)
　K3 ： 負荷、PLC等(モニター用)  (注2)

　注1）微小負荷用スイッチをご使用下さい。
　注2）K3が不要な場合、補助出力は外部リレーモニタ入力と短絡してください 。


安全に関する情報は、以下の関連情報 [セーフティソリューション] をご参照ください
